Anstelle die wertvolle Wärme des Duschwassers in den Abfluss zu spülen, gewinnt Joulias Duschrinne diese Energie zurück und sorgt auf einfache Weise für einen nachhaltigen Duschgenuss bei vollem Komfort.
Dank Umleitung des Kaltwassers –
Die Joulia-Duschrinne wird direkt an die Kaltwasser-leitung angeschlossen. Dank integrierter WRG wird mit der abfliessenden Wärme…
– kommt die Wärme zurück!
… das frische Kaltwasser vorgewärmt. Dadurch wird weniger Heisswasser am Duschenmischer benötigt, was viel Energie, CO2 und Geld einspart.
Bis zu über 60% Wirkungsgrad.
Kurzer Payback dank geringerer Energiekosten und kleinerer Heizung.
Konstruktion entspricht den strengen Richtlinien der KIWA, SVGW, WRAS & DVGW.
Schnelle Installation und gründliche Reinigung.
Gleiche Bauhöhe wie Duschrinnen ohne WRG.
Funktioniert zuverlässig, ohne bewegliche Teile.
Schlanke Bauform, WRG unsichtbar in Rinne integriert.
Standardmässig bereits integriert in der Duschrinne (50mm).
Doppelte Trennung zwischen Frisch- und Abwasser.
Hohe Abflussleistung von 0.8 l/s, somit auch ideal für Regenbrausen.
Benötigt weder Strom noch eine komplexe Steuerung.
für die brilliante Idee, die hohe Effizienz und das einfach Handling.
Dank immer strengeren Vorschriften an die Gebäudehülle und folglich dickerer Dämmung konnte der Energieverbrauch für die Raumheitzung über die letzten Jahrzehnte massiv reduziert werden.
Der Energiebedarf fürs Warmwasser bleibt jedoch konstant. Aufgrund der gestiegenen Hygienebedürfnisse und immer grösseren Tellerkopfbrausen darf sogar vermutet werden, dass der Energieverbrauch fürs Warmwasser – und insbesondere fürs Duschen – gar noch gestiegen ist.
Mittlerweile benötigt ein Haushalt gleich viel Energie fürs Warmwasser wie für die ganze Raumheizung.
Zeit also das letzte grosse Loch in der Dämmung zu «stopfen». Denn es macht ja wirklich keinen Sinn mit wertvoller Energie viel Warmwasser zu produzieren, welches wir nach nur zwei Sekunden Gebrauch bereits wieder entsorgen.
Quelle: Jean-Marc Suter, Fachveranstaltung Trinkwasser aus Sicht der Gesundheit, Energieeffizienz u. Wirtschaftlichkeit, Nov. 2015, Bern
* Bei den Werten von Minergie ist der Anteil erneuerbare Energien nicht enthalten.
Die Joulia SA wurde mit einer Vielzahl an Preisen ausgezeichnet, welche die einfache aber wirkungsvolle Idee der Wärmerückgewinnung direkt in der Dusche, die hochwertige Umsetzung sowie die hohe Alltagstauglichkeit loben.

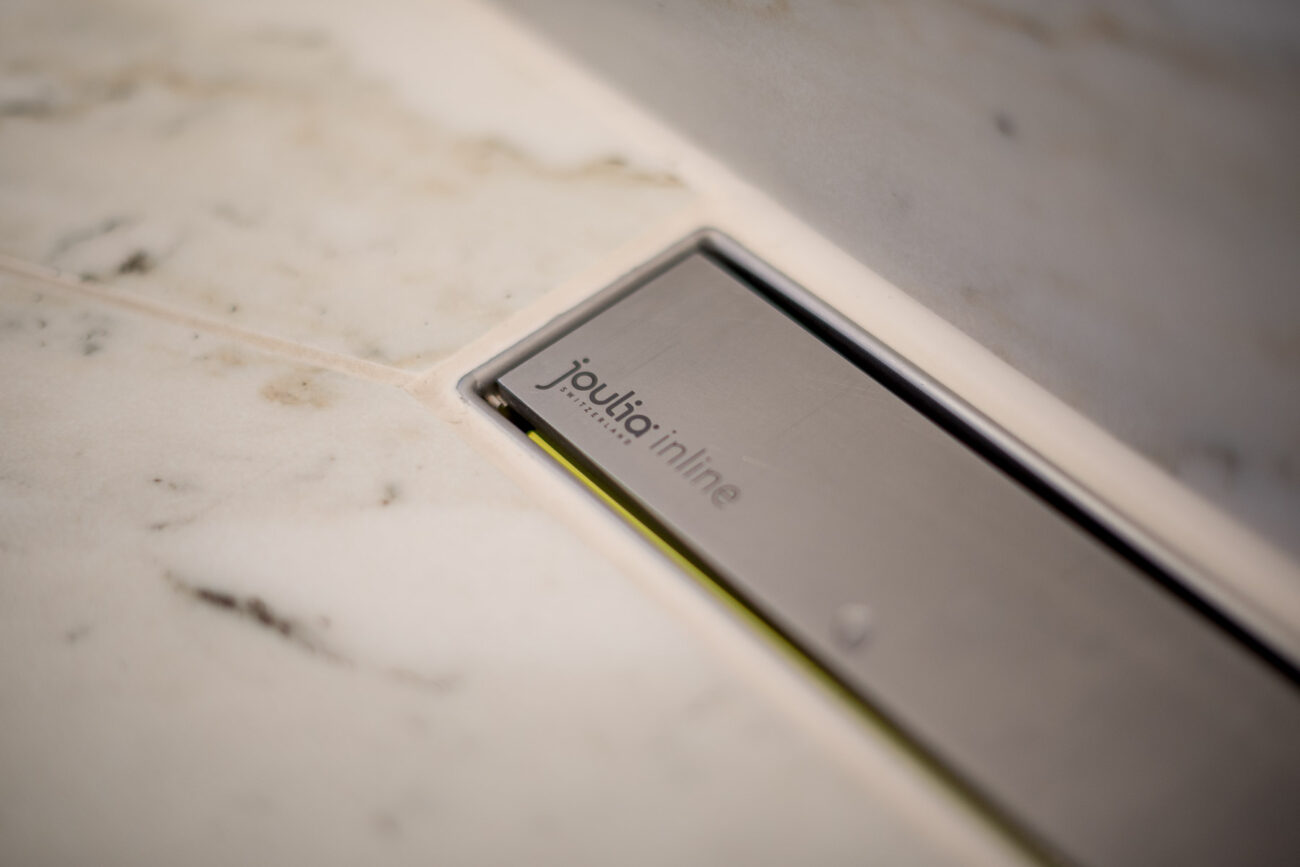

JOULIA-INLINE
mit Wandaufkantung
JOULIA-INLINE
raumseits
JOULIA-INLINE
exklusive Bodenbeläge
JOULIA-TWINLINE
raumseits

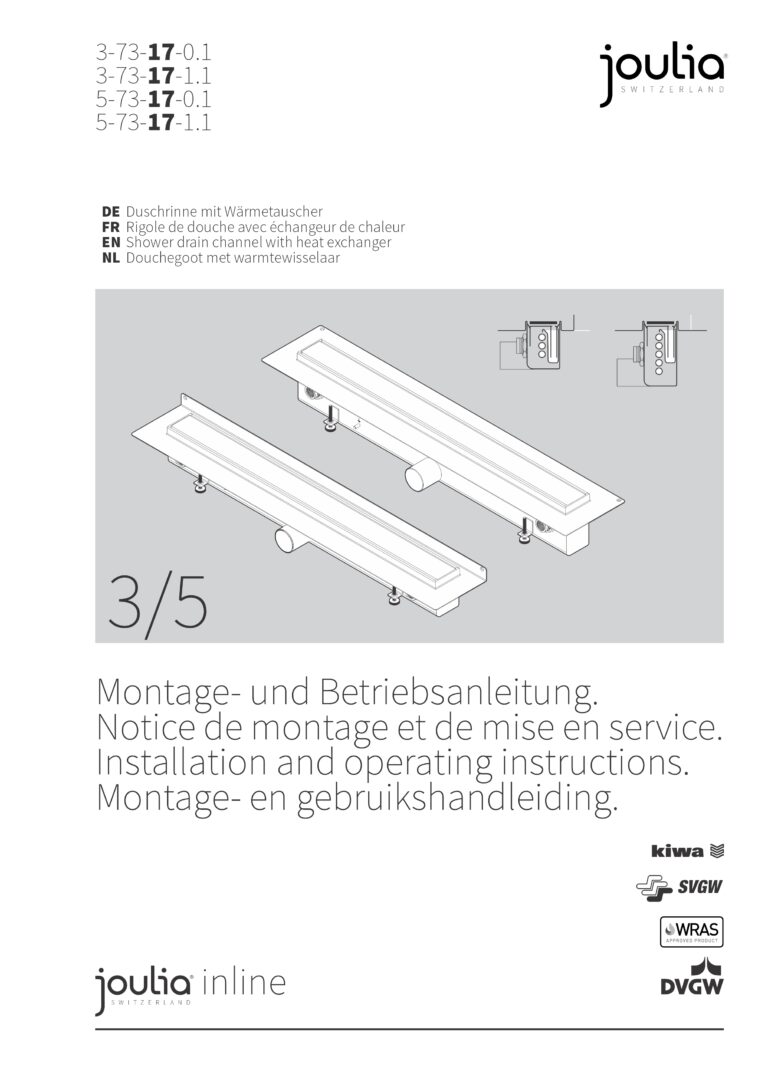

3-73-17-1.1
Duschrinne JOULIA-INLINE mit 3-Rohr-Wärmetauscher mit Aufkantung
Duschrinne JOULIA-INLINE mit integriertem 3-Rohr-Wärmetauscher, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 73 cm, Gesamtlänge 83.7 cm, Breite 14.2 cm. inkl. umlaufender unbesandeter Dichtflansch mit Aufkantung 22mm, 9 cm Einbauhöhe bis OK Rinnenabdeckung, 7.2 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. DT-Siphon, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen, Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: Rinnenabdeckung nach Wunsch
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
5-73-17-1.1
Duschrinne JOULIA-INLINE mit 5-Rohr-Wärmetauscher mit Aufkantung
Duschrinne JOULIA-INLINE mit integriertem 5-Rohr-Wärmetauscher, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 73 cm, Gesamtlänge 83.7 cm, Breite 14.2 cm. inkl. umlaufender Dichtflansch mit Aufkantung 22mm, 12 cm Einbauhöhe bis OK Rinnenabdeckung, 10.3 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. DT-Siphon, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen, Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: Rinnenabdeckung nach Wunsch
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
3-73-17-0.1
Duschrinne JOULIA-INLINE mit 3-Rohr-Wärmetauscher
Duschrinne JOULIA-INLINE mit integriertem 3-Rohr-Wärmetauscher, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 73 cm, Gesamtlänge 83.7 cm, Breite 14.2 cm. inkl. umlaufender unbesandeter Dichtflansch, 9 cm Einbauhöhe bis OK Rinnenabdeckung, 7.2 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. DT-Siphon, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen, Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: Rinnenabdeckung nach Wunsch
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
5-73-17-0.1
Duschrinne JOULIA-INLINE mit 5-Rohr-Wärmetauscher
Duschrinne JOULIA-INLINE mit integriertem 5-Rohr-Wärmetauscher, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 73 cm, Gesamtlänge 83.7 cm, Breite 14.2 cm. inkl. umlaufender Dichtflansch, 12 cm Einbauhöhe bis OK Rinnenabdeckung, 10.3 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. DT-Siphon, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen, Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: Rinnenabdeckung nach Wunsch
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage

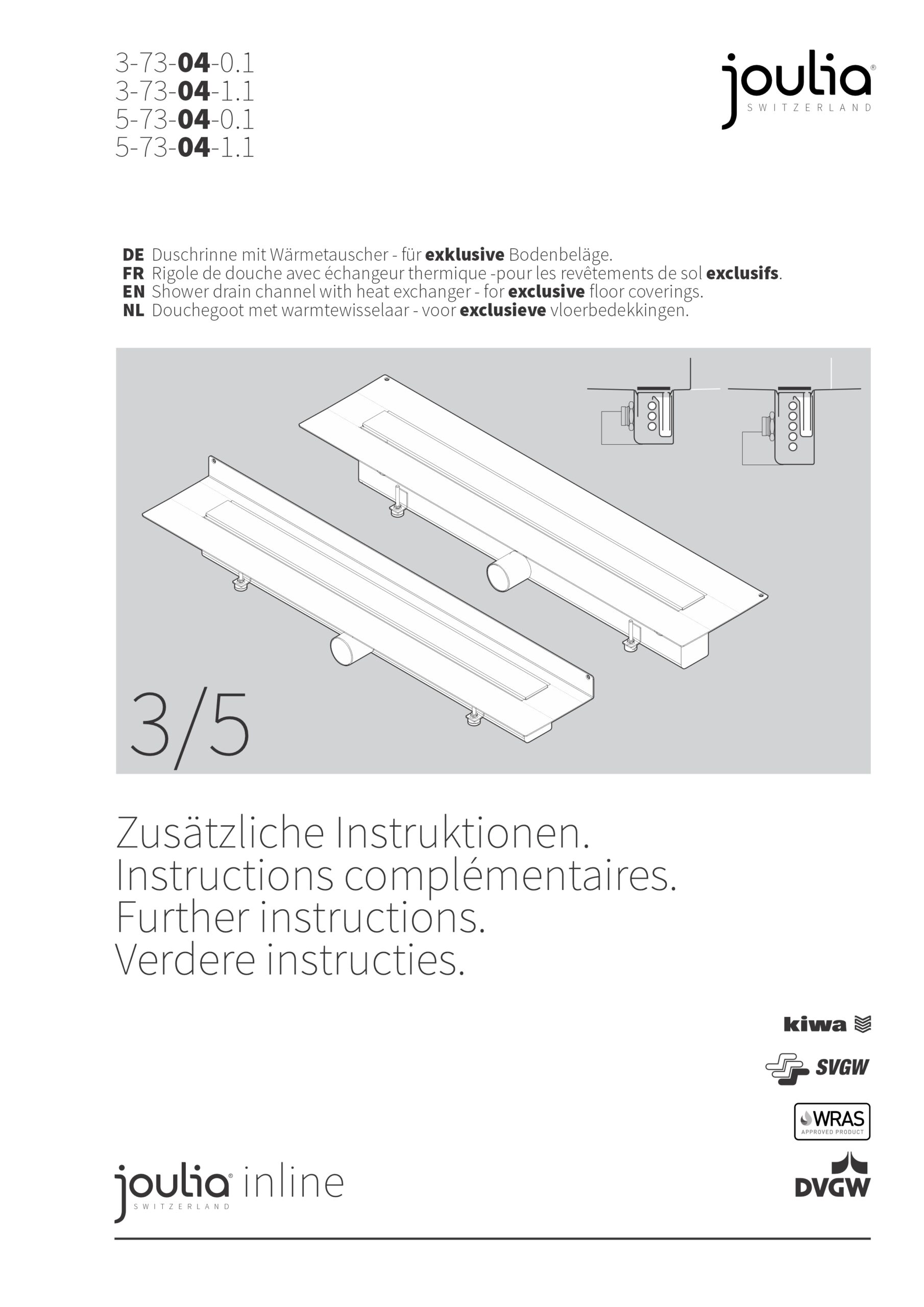

3-73-04-0.1
Duschrinne JOULIA-INLINE mit 3-Rohr-Wärmetauscher für exklusive Bodenbeläge
Duschrinne JOULIA-INLINE mit integriertem 3-Rohr-Wärmetauscher, für exklusive Bodenbeläge. Länge sichtbarer Teil 73 cm, Gesamtlänge 87.3 cm inkl. umlaufender unbesandeter Dichtflansch. Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Breite 198 mm. 89 mm Einbauhöhe bis OK Rinnenabdeckung, 85 mm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang. inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. DT-Siphon, inkl. 50 mm Sperrwasserhöhe, 48 l/min. inkl. 4 Nivellierfüssen, Verstellbereich +40 mm, inkl. 2 Fusshalteplatten, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: Rinnenabdeckung nach Wunsch
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
5-73-04-0.1
Duschrinne JOULIA-INLINE mit 5-Rohr-Wärmetauscher für exklusive Bodenbeläge
Duschrinne JOULIA-INLINE mit integriertem 5-Rohr-Wärmetauscher, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 73 cm, Gesamtlänge 83.7 cm, Breite 14.2 cm. inkl. umlaufender Dichtflansch mit Aufkantung 22mm, 12 cm Einbauhöhe bis OK Rinnenabdeckung, 10.3 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. DT-Siphon, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen, Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: Rinnenabdeckung nach Wunsch
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
2-0-0-1.0
geschliffen
2-0-0-2.0
matt
2-0-0-3.0
poliert
2-0-0-4.0
mit integriertem Haarsieb
2-0-0-5.0
zum Belegen mit z.B. Feinstein oder Naturstein

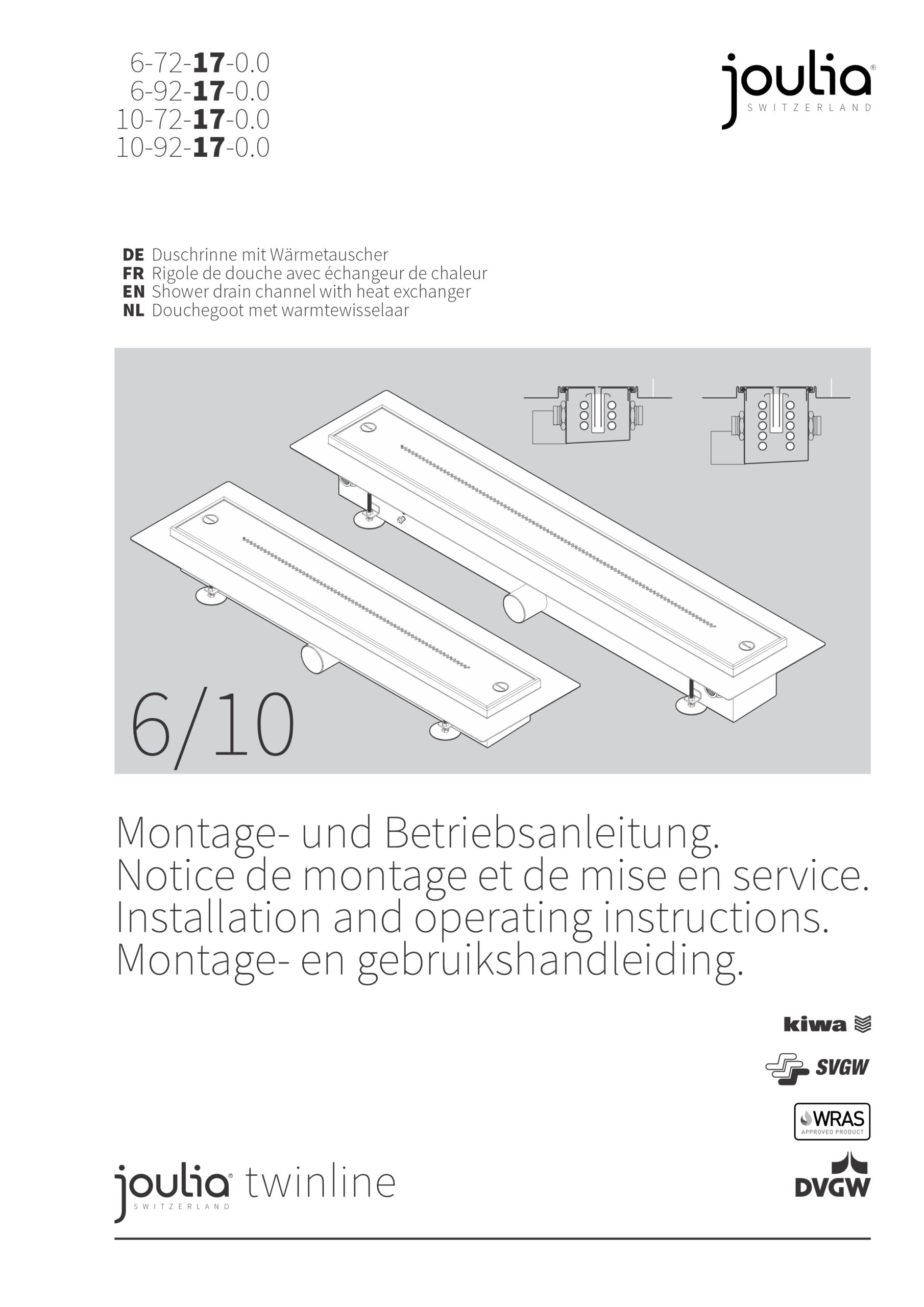

10-92-17-0.0
Duschrinne JOULIA-TWINLINE 92cm mit 10-Rohr-Wärmetauscher
Duschrinne JOULIA-TWINLINE mit integriertem 10-Rohr-Wärmetausche, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 92 cm, Gesamtlänge 99 cm / 101 cm inkl. umlaufender unbesandeter Dichtflansch, Breite 21.7 cm, 12 cm Einbauhöhe bis OK Rinnenabdeckung, 10.2 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. Distributor aus Edelstahl V2A, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen und 2 Fusshalteplatten. Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: kein. Rinnenabdeckung inklusive.
Download 2d-Files: Massskizze PDF/DWG (Zip-File)
Download 3d-Files: DWG/3DS/SAT (Zip-File)
10-72-17-0.0
Duschrinne JOULIA-TWINLINE 72cm mit 10-Rohr-Wärmetauscher
Duschrinne JOULIA-TWINLINE mit integriertem 10-Rohr-Wärmetausche, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 72 cm, Gesamtlänge 82 cm inkl. umlaufender unbesandeter Dichtflansch, Breite 21.7 cm, 12 cm Einbauhöhe bis OK Rinnenabdeckung, 10.2 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. Distributor aus Edelstahl V2A, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen und 2 Fusshalteplatten. Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: kein. Rinnenabdeckung inklusive.
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
6-92-17-0.0
Duschrinne JOULIA-TWINLINE 92cm mit 6-Rohr-Wärmetauscher
Duschrinne JOULIA-TWINLINE mit integriertem 6-Rohr-Wärmetausche, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 92 cm, Gesamtlänge 99 cm / 101 cm inkl. umlaufender unbesandeter Dichtflansch, Breite 21.7 cm, 9 cm Einbauhöhe bis OK Rinnenabdeckung, 7.2 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. Distributor aus Edelstahl V2A, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen und 2 Fusshalteplatten. Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: kein. Rinnenabdeckung inklusive.
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
6-72-17-0.0
Duschrinne JOULIA-TWINLINE 72cm mit 6-Rohr-Wärmetauscher
Duschrinne JOULIA-TWINLINE mit integriertem 6-Rohr-Wärmetausche, Rinnenkörper aus Edelstahl V2A, gebeizt & passiviert. Länge sichtbarer Teil 72 cm, Gesamtlänge 82 cm inkl. umlaufender unbesandeter Dichtflansch, Breite 21.7 cm, 9 cm Einbauhöhe bis OK Rinnenabdeckung, 7.2 cm bis OK Dichtflansch. Abwasserstutzen DN50 mittig angeordnet, horizontaler Abgang, inkl. Kaltwasser IN/OUT Anschlüsse 1/2″ Innengewinde (RFV werkseitig vormontiert), inkl. Distributor aus Edelstahl V2A, mit 50 mm Sperrwasserhöhe, 48 l/min., inkl. 4 Nivellierfüssen und 2 Fusshalteplatten. Verstellbereich +40 mm, inkl. akustischem Leckagemelder (Buzzer), inkl. Baustellenschutz. Konstruktion gemäss [EN1253]. Trinkwasserzertifiziert gemäss KIWA SVGW, WRAS & DVGW.
_
Notwendiges Zubehör: kein. Rinnenabdeckung inklusive.
Download 2d-Files: auf Anfrage
Download 3d-Files: auf Anfrage
Die Rinnenabdeckung aus Edelstahl V2A mit integriertem Haarsieb und Verschlussschrauben zur Joulia-TWINLINE.
inkl. Bürste und Saugnapf.
Die Wärmetauscher der Joulia-Twinline können auch mit Duschflächen aus Mineralwerkstoff kombiniert werden. Diese werden auf Mass gefertigt und sind auch optional mit Zargen erhältlich. Gerne offeriert Ihnen die Firma Meyer AG aus Ennetbürgen/Schweiz die entsprechende Duschflächen in Varicor mit Joulias WRG info@meyer-systeme.ch.
Unter der Abdeckung…
verbirgt sich der „Distributor“,
und die 10 Wärmetauscherrohre aus Kupfer.
Auch Duschflächen aus Beton können mit Joulias WRG kombiniert werden. Diese Module (Duschtassen oder ganze Fertignasszellen) werden ebenfalls auf Mass gefertigt oder als Standardprodukt angeboten (140x90x15cm). Gerne offeriert Ihnen die Dade Design AG aus Altstätten SG/Schweiz die entsprechende Duschflächen aus Beton mit der Wärmerückgewinnung von Joulia.
Anstelle jeden Duschkopf einzeln in eine Duschrinne zu entwässern, bildet die Joulia-Twinline mit ihrem doppelten Wärmetauscher das Herzstück der Entwässerung. Die seitlichen Einlaufbleche werden auf Mass gefertigt und leiten das noch warme Duschwasser in die WRG. So kann der Duschboden als einfache schräge Ebene ausgebildet werden, und ein durchgängiger Rost von Wand zu Wand bildet den Abschluss der Entwässerung.
Gerne offeriert Ihnen die ACO AG aus Netstal die entsprechende ACO ShowerDrain Public X mit der Wärmerückgewinnung von Joulia.
1-0-0-0.0
Schallschutz-Set zu allen Typen der Duschrinne Joulia, bestehend aus:
1-0-0-1.0
Turbulator JOULIA-INLINE für 3-Rohr-Wärmetauscher
Turbulator JOULIA-INLINE; passend zu allen JOULIA-INLINE Modellen mit 3-Rohr-Wärmetauscher, zur Effizienzsteigerung bei kleinem Durchfluss (Flow), Länge: 63 cm, wird in Rinne integriert, Set bestehend aus 3 Stk.
1-0-0-2.0
Turbulator JOULIA-INLINE für 5-Rohr-Wärmetauscher
Turbulator JOULIA-INLINE; passend zu allen JOULIA-INLINE Modellen mit 5-Rohr-Wärmetauscher, zur Effizienzsteigerung bei kleinem Durchfluss (Flow), Länge: 63 cm, wird in Rinne integriert, Set bestehend aus 5 Stk.
RB.0: Reinigungsbürste
SN.0: Saugnapf
BUZ.0: Buzzer
